說起高頻電路用電感器，顧名思義，就是用于幾十MHz到幾十GHz的高頻帶的電感。因為Q值 (Quality factor) 的要求較高，所以一般是空心結構，主要用于手機及無線LAN等移動通信設備等高頻電路。村田的高頻電路用電感器具有超小型濾波器型，一般用的多層型，高Q值大電流對應以及可繞線型和高頻電路所要求的所有產品陣容。村田的高頻電路用電感器有繞線、積層、薄膜三種。下面簡單介紹一下其特點以及相關用途。
繞線結構：所謂繞線構造，是在氧化鋁芯上將銅線繞成螺旋狀。與積層、薄膜方式相比，繞線結構能夠用粗線繞制線圈，具備特點：
1.能夠?qū)崿F(xiàn)低直流阻抗；
2.Q (Quality factor) 非常高；
3.能夠?qū)?yīng)大電流。利用這些特點，可以在Q值要求較高的天線、PA電路中用于耦合及IF回路的共振。
村田的對應產品：LQW04AN_00/LQW15AN_00/LQW15AN_10、
LQW15AN_80/LQW18AN_00/LQW18AN_10 系列
薄膜結構：薄膜結構也是采用積層構造，在制作線圈上采用村田獨自的微細加工技術，是一種實現了高精度陶瓷材料的貼片電感器，其制作精度非常高，具有以下特點：
1.即便是0603規格的小型貼片電感，也能夠?qū)崿F(xiàn)高性能的電氣特性；
2.實現精細的感值階梯和高精度對應的產品陣容；
3.高Q、高SRF。因此，該電感符合移動通信設備的小型、輕量化趨勢，適用于需要偏差較小及較高Q值的RF電路的耦合及共振。村田的對應產品：LQP03TN_02/LQP02TN_02 系列。
積層結構：所謂積層結構，是將陶瓷材料及線圈導體層壓成一體的單片結構。與繞線結構相比，能夠?qū)崿F(xiàn)小型化、低成本化。雖然Q值比繞線結構要低，但L值偏差、額定電流、大小、價格等整體的平衡性較好，用途也較為廣泛。適用于移動通信設備的RF電路的耦合、扼流以及共振等各類用途。

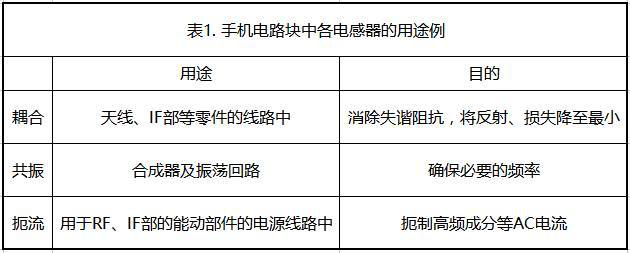

村田高頻線圈的主要用途：村田高頻電感主要用于手機、無線LAN等高頻電路中。下面將介紹各構造高頻電感的主要用途：
繞線型：繞線型LQW系列的特點是Q值較高。由于Q值越高，濾波器帶通的衰減特性越好，所以它可使用于RF部的匹配電路上。另外，由于通過它可確保天線的收發信號靈敏度，因此經常被用于天線的匹配電路上。其次，因其低Rdc特性，也適用于大電流流過的扼流電路中。
薄膜型：薄膜型LQP系列的特點是，它利用感光法形成電極，從而可實現對線圈模型的細微加工，在實現小型化的同時具備較高的Q值特性，且L值的偏差較小，能實現較小L值的分布響應。目前，為順應小型化趨勢，正在批量生產占主流地位的0603尺寸及業內最小型化的0402尺寸的產品。可用于需要小型化，偏差小及小L值分布響應的RF部匹配電路和共振電路中。另外，也可用于注重小型化及低Rdc的扼流電路中。
疊層型：疊層型構造雖有3種結構且Q值也較低，但由于其L值偏差及規格、價格等整體的平衡性較好，因此被廣泛使用于RF的匹配電路、共振電路及扼流電路中。
村田電源線用電感器
電源用電感器存在必須同時改善大電流對應、直流重疊特性、小型化等的問題。村田的片狀電感器除了以往使用的鐵氧體材料還加入了金屬合金材料。在電源電路中使用的電感器的代表性用途是“功率電感用”和“扼流用”，被用于所有的電子設備。
功率電感：能夠?qū)㈦娔苻D(zhuǎn)換為磁能存儲和釋放，成為電壓轉換電路的一個組成部分；以降低直流電阻、降低交流電阻、改善直流疊加特性。
扼流用電感：能夠阻止高頻AC電流成分，達到提高電感量、降低直流電阻的目的。
村田的電源用電感器產品有兩種結構，即繞線型和疊層型，可以有效發揮各種產品的特性，在各種用途中應用
繞線型電感：繞線型電感將銅線在鐵氧體磁芯上繞成螺旋狀。村田的電源電路用繞線型電感，大都在鐵氧體磁芯上卷繞的銅線上面涂敷各種樹脂。樹脂涂層的目的在于提高產品強度。繞線型電感適用于大電流領域和高電感值領域。應用領域非常廣泛，包括手機、電視機、硬盤驅動器、數碼相機等。
村田電感的品名表示法
村田電感我們統稱為是貼片電感，其主要含義是根據村田電感的形狀及使用方法而來。首先是因為它的樣子是片狀的，另外通常我們使用時是用焊接貼板的形式把電感焊貼在線路板上，所以我們稱這種電感為貼片電感。根據村田電感品名表示法如下：片狀線圈：LQ H 32 M N 331 K 2 3 L
LQ——表示型號：表示片狀線圈。
H——表示結構：G—多層型（空氣芯線）；H—繞線型（鐵氧體磁芯）；M—繞線型（空氣芯線）；P—薄膜型；W—繞線型（空氣芯線）。
32——表示尺寸：在尺寸上分為0402，0603，0805，0806，1008，1212，1206，1210，1812，1515，2020，2220，2525；分別對應1.0*0.5mm，1.6*0.8mm，2.0*1.25mm，2.0*1.6mm，2.5*2.0mm，3.0*3.0mm，3.2*1.6mm，3.2*2.5mm，4.5*3.2mm，4.0*4.0mm，5.0*5.0mm，5.7*5.0mm，6.3*6.3mm。
M——表示應用與特性，代號—系列名—應用與特性：H—LQ—多層型空氣芯線；N—LQM—諧振電路用；D—LQM—扼流用（小電流直流電源）；F—LQM—扼流用（直流電源）；M —LQP—薄膜型；T—LQP—薄膜型（低直流電阻型）；A—LQW—高Q值型（一般頻率用）；H—LQW—高Q值型（高頻率）；N—LQH—諧振電路用M—LQH—諧振電路用（涂層型）；D—LQH—扼流用；C—LQH—扼流用（涂層型）；S—LQH—扼流用（電磁屏蔽型）；H—LQH—高頻諧振電路用。
N——表示類型：N/S---------標準型
331——表示電感值：由三位數字表示，單位是微亨（uH）。第一位和第二位數字是有效數字，第三位數字表示跟在前兩位數字之后的零的個數。如果有十進制小數點，由大寫字母“R”表示。在這種情況下所有的數字都是有效數字。如果電感值小于0.1uH，電感值由兩位數字的組合和大寫字母“N”表示，電感值單位是納亨（nH）。331表示33后有一個零，也就是330uH。3R3表示有十進制小數點，R就代表小數點，也就是3.3uH。3N3表示電感值小于0.1uH，N就代表小數點，單位就是納亨（nH），也就是3.3nH。
K——表示電感值允許偏差（精度/檔位）：B=+-0.1nH ；C=+-0.2nH；D=+-0.5nH ；G=+-2% ；H=+-3% ；J=+-5% ；K=+-10% ；M=+-20%
N=+-30% ；S=+-0.3nH ；W=+-0.05nH
2——表示特征：
0—標準型，包含系列有（LQG/LQP/LQW*1/LQM*2/LQH）；
1—高Q值/低直流電阻值，包含系列有（LQWL1A/LQW18A/LQW2BH）；
2—標準型，包含系列有（LQH32C/LQH32M/LQH3KS）；
3—低直流電阻值，包含系列有（LQH32C）；
5—薄型，包含系列有（LQH32C/LQH3KS）；
7—大電流型，包含系列有（LQM21F）；
*1：不包括LQM21N系列；*2：不包括LQH32/LQH3K系列。
3——表示電極：無鉛。
0—鋅，包含系列有（LQG18H/LQP03T/LQW/LQM）；
2—鋅，包含系列有（LQG15H/LQP（除LQP03T之外）；
3—無鉛焊劑，包含系列有（LQW/LQH）；
4—金，包含系列有（LQP03T——04）。
L——表示包裝：與電容包裝方式相同。K—壓紋帶包裝（Φ330mm卷盤）；
L—壓紋帶包裝（Φ180mm卷盤）；B—散裝；J—紙袋（Φ330mm卷盤）；
D—紙袋（Φ180mm卷盤）。
