作者: 深圳市昂洋科技有限公司發表時間:2025-12-09 14:45:01瀏覽量:13【小中大】
厚聲電阻作為電子電路中的基礎元件,通過其核心功能——限制電流流動、分壓、濾波、匹配阻抗及保護電路,在各類電子設備中發揮著關鍵作用。其作用機制與特性緊密結合,具體體現如下:

一、核心功能:電流與電壓的精準調控
限制電流流動
原理:根據歐姆定律(I=V/R),電阻通過自身阻值限制電流大小,防止元件因過流損壞。
應用場景:
LED驅動電路中串聯電阻,限制通過LED的電流,避免燒毀;
電源電路中限制充電電流,保護電池安全。
分壓作用
原理:串聯電阻網絡中,電壓按阻值比例分配(V1/V2=R1/R2),實現電壓調節。
應用場景:
傳感器信號調理電路中,將高電壓信號轉換為適合ADC采集的低電壓;
音頻電路中調整音量,通過分壓改變輸入信號幅度。
濾波與信號處理
原理:與電容、電感組合形成濾波電路,抑制特定頻率信號。
應用場景:
RC低通濾波器中,電阻與電容配合衰減高頻噪聲;
電源電路中平滑輸出電壓,減少紋波。
阻抗匹配
原理:調整電路輸入/輸出阻抗,確保信號高效傳輸。
應用場景:
射頻電路中匹配天線與傳輸線阻抗,減少信號反射;
音頻放大器中匹配揚聲器阻抗,優化功率傳輸。
電路保護
原理:通過熔斷特性或分壓作用,防止過流、過壓損壞元件。
應用場景:
保險絲電阻在過流時熔斷,切斷電路;
壓敏電阻與電阻組合,吸收浪涌電壓,保護敏感元件。
二、厚聲電阻的獨特優勢:高精度與可靠性
高精度特性
阻值精度:厚聲電阻提供±1%、±0.5%甚至更高精度選項,滿足精密電路需求(如醫療設備、精密測量儀器)。
溫度系數(TCR):低TCR(如±50ppm/℃)確保阻值隨溫度變化極小,適用于溫度敏感場景(如汽車電子、航空航天)。
高可靠性設計
材料穩定性:采用金屬膜、厚膜等材料,抗氧化、耐腐蝕,壽命長達數十年;

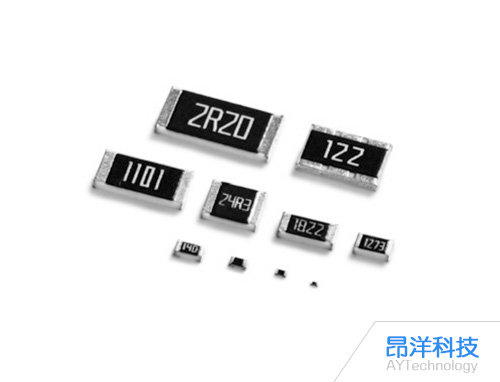

封裝多樣性:提供0402、0603、1206等貼片封裝,以及軸向、徑向引線封裝,適應不同安裝需求;
環境適應性:通過AEC-Q200等認證,耐受高溫(155℃)、高濕、振動等極端環境。
功率處理能力
額定功率:從1/16W到數瓦不等,滿足低功耗電路(如便攜設備)和高功率電路(如電源模塊)需求;
脈沖功率承受:部分型號可承受短時高功率脈沖,適用于開關電源、電機驅動等場景。
三、典型應用場景:從消費電子到工業控制
消費電子領域
手機/平板電腦:用于電源管理、信號調理、EMI濾波,確保設備穩定運行;
智能家居設備:在傳感器電路中分壓、濾波,提升數據采集精度。
汽車電子領域
發動機控制單元(ECU):高精度電阻用于傳感器信號調理,確保控制精度;
車載娛樂系統:阻抗匹配電阻優化音頻信號傳輸,提升音質。
工業控制領域
PLC(可編程邏輯控制器):電阻網絡用于信號隔離、電平轉換,增強抗干擾能力;
電機驅動電路:功率電阻限制啟動電流,保護電機和驅動器。
通信設備領域
基站/路由器:射頻電阻匹配天線與傳輸線,減少信號損耗;
光纖通信模塊:高精度電阻用于激光器偏置控制,穩定光輸出功率。
四、選型要點:根據需求匹配參數
阻值與精度:根據電路需求選擇標稱阻值及精度等級(如±1%或±5%);
功率額定值:確保電阻額定功率大于實際功耗,避免過熱損壞;
封裝尺寸:根據PCB布局空間選擇合適封裝(如0402貼片電阻適用于高密度電路);
溫度系數:對溫度敏感的電路需選擇低TCR電阻(如±25ppm/℃);
可靠性認證:關鍵應用(如汽車、醫療)需選擇通過AEC-Q200、IECQ等認證的產品。
