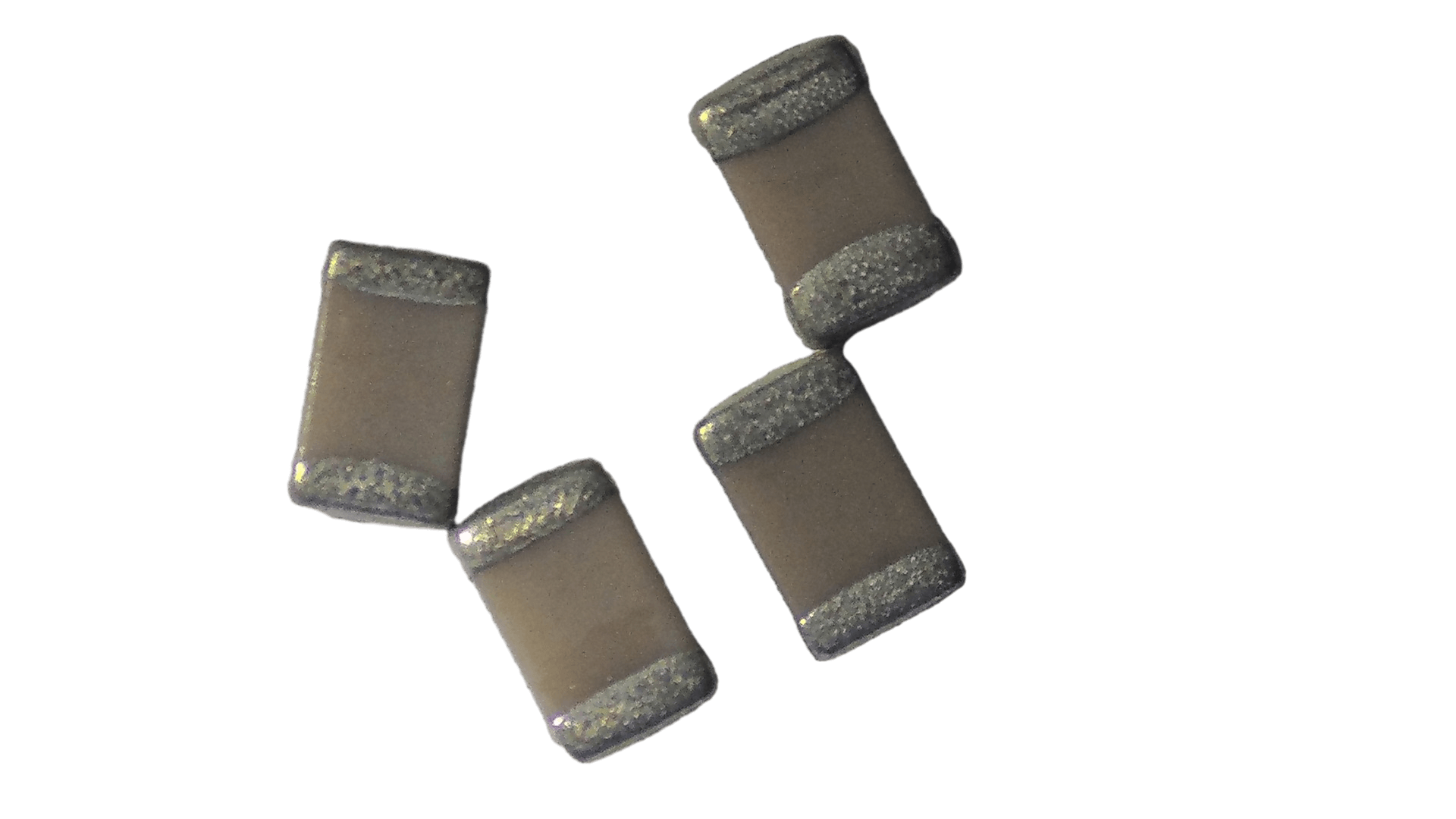

在電子元件小型化與高性能化的雙重驅動下，多層陶瓷電容器(MLCC)的容量密度成為關鍵技術指標。太誘陶瓷電容(以X7R/X5R等鐵電體系為代表)憑借其高介電常數特性，在消費電子、汽車電子等領域占據重要地位。其介電常數對容量密度的影響機制及工程化應用，需從材料科學、電場理論及制造工藝三方面綜合分析。

一、介電常數與容量密度的物理關聯

根據平行板電容器公式 C=4πkdε?S，在極板面積 S 和間距 d 固定時，介電常數 ε 直接決定電容值 C。太誘陶瓷采用鈦酸鋇(BaTiO?)基鐵電材料，其介電常數可達2000-6000.遠超COG/NPO陶瓷的10-100.例如，0402封裝(1.0×0.5mm)的X7R電容可實現10μF/10V容量，而同尺寸COG電容容量僅10pF-1nF量級。這種差異源于鐵電材料在電場作用下的強極化效應：鈦酸鋇晶體中的Ti??離子在電場下發生位移極化，形成大量電偶極子，顯著提升電荷存儲能力。

二、容量密度的工程化實現路徑

材料改性優化

通過摻雜稀土元素(如Nd、La)或過渡金屬氧化物(如MnO?)，可調控鈦酸鋇的晶體結構，抑制晶粒異常生長，從而在保持高介電常數的同時降低介質損耗。例如，某型號X7R電容采用Nd3?摻雜技術，在-55℃~125℃溫度范圍內容量變化率控制在±15%以內，滿足汽車電子AEC-Q200標準。

多層堆疊技術

MLCC通過交替堆疊陶瓷介質層與金屬電極層，實現單位體積容量最大化。以0805封裝47μF/6.3V電容為例，其內部包含超過500層介質，單層厚度僅2-3μm。這種結構要求陶瓷材料具備高致密度(>95%)和低孔隙率(<1%)，以防止層間擊穿。

極化強度與電場協同設計

鐵電材料的極化強度隨電場強度非線性變化。在額定電壓下，極化飽和效應導致實際容量低于理論值。例如，某10μF/16V X5R電容在12V直流偏壓下容量衰減至2μF，需通過預留容量裕量(如選擇22μF/10V規格)補償電壓依賴性。

三、高頻應用的挑戰與解決方案

鐵電陶瓷的介電常數具有顯著的頻率依賴性：在1MHz以上頻段，極化滯后效應導致介電常數下降30%-50%，同時介質損耗角正切(Df)升至0.02-0.05.引發信號衰減與發熱問題。對此，太誘電子開發了LW逆轉型多層陶瓷電容器(LWDC?)，通過優化電極布局縮短電流路徑，將等效串聯電阻(ESR)降低至3mΩ(700kHz時)，滿足高速驅動IC的電源完整性需求。此外，采用COG/NPO陶瓷與X7R陶瓷并聯的混合設計，可在寬頻帶內實現容量穩定性與損耗控制的平衡。

隨著5G通信、電動汽車等領域對電容能量密度的要求提升至10mJ/cm3以上，新型弛豫鐵電體和反鐵電材料成為研究熱點。這類材料通過納米疇結構調控，可在保持高介電常數的同時將擊穿場強提升至500kV/cm以上，為太誘陶瓷電容的容量密度突破提供材料基礎。
