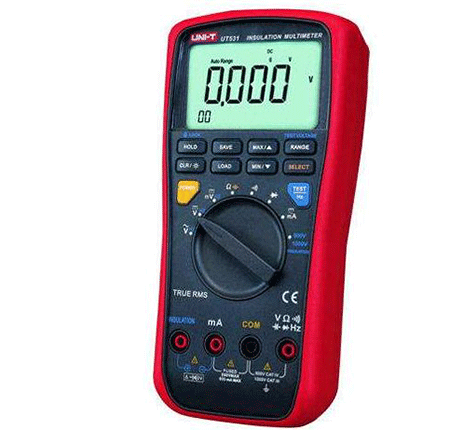

一般從供貨商那里拿到貨以后，首先要對產品進行檢測，以防拿到次品。最通用的方法就是使用萬用表來進行測量，操作方法簡單，今天教大家怎樣使用萬用表測量貼片電容好壞。

　　首先，我們要知道怎樣使用萬用表測貼片電容，具體方法如下：

　　1、還把萬用表調到歐姆檔適當檔位，檔位選擇的原則是：1μF的電容用了20K檔，1-100μF電容用了2K檔，大于100，μF的用了200檔。

　　2、判斷極性，先將把萬用表調到100或1K歐姆檔，假定一極為正極，就讓黑表筆與它連接，紅表筆和另一極連接，記下阻值，再然后把電容放電，即讓兩極接觸，再然后換表筆測電阻，阻值大的一次黑表筆對接的就是電容的正極。

　　3、然后用萬用表的紅筆接電容的正極，黑筆接電容的負極，如果顯示從0慢慢增加，最后顯示溢出符號1則電容正常，如果始終顯示為0，則電容內部短路，如果始終顯示1， 則電容內部斷路。

　　固定電容器的檢測

　　1、檢測10pF以下的小電容

　　因10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指針向右擺動)為零，則說明電容漏電損壞或內部擊穿。

　　2、檢測10PF～0.01μF固定電容器是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩只三極管的β值均為100以上，且穿透電流要小。可選用3DG6等型號硅三極管組成復合管。萬用表的紅和黑表筆分別與復合管的發射極e和集電極c相接。由于復合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。

　　3、對于0.01μF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大小估計出電容器的容量。

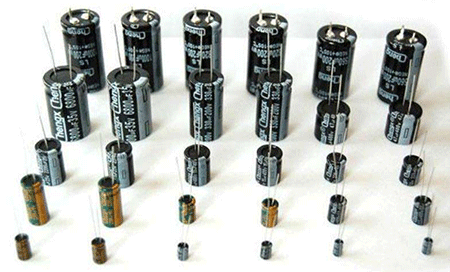

　　電解電容器的檢測

　　1、因?yàn)殡娊怆娙莸娜萘枯^一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1～47μF間的電容，可用R×1k擋測量，大于47μF的電容可用R×100擋測量。

　　2、將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度(對于同一電阻擋，容量越大，擺幅越大)，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大于反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即表針不動，則說明容量消失或內部斷路;如果所測阻值很小或?yàn)榱悖f(shuō)明電容漏電大或已擊穿損壞，不能再使用。

　　3、對于正、負極標志不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然后交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。D?使用萬用表電阻擋，采用給電解電容進行正、反向充電的方法，根據指針向右擺動幅度的大小，可估測出電解電容的容量。

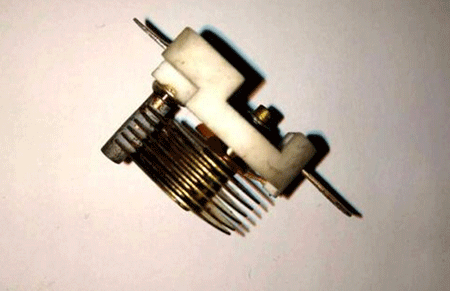

　　可變電容器的檢測

　　1、用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。

　　2、用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。

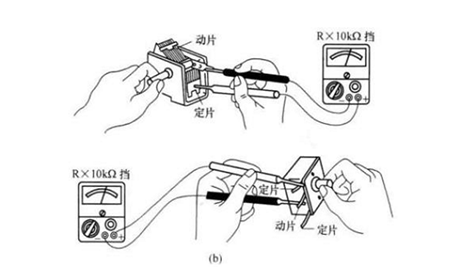

　　3、將萬用表置于R×10k擋，一只手將兩個表筆分別接可變電容器的動片和定片的引出端，另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點;如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。

　　怎么測量貼片電容的好壞?

　　怎么測量貼片電容的好壞?貼片電容引用在各大電子行業，由于它的體積小長相也基本相似，所以在測量大批貼片電容時切勿混淆，以免導致二次維修。測量貼片電容的好壞方法如下：

　　第一：電容的功能和表示方法。

　　電容有兩個金屬極，中間夾有絕緣介質構成。電容的特性主要是隔直流通交流，因此多用于級間耦合、濾波、去耦、旁路及信號調諧。電容在電路中用“C”加數字表示，比如C8，表示在電路中編號為8的電容。

　　第二：電容的分類。

　　電容按介質不同分為：氣體介質電容，液體介質電容，無機固體介質電容，有機固體介質電容電解電容。按極性分為：有極性電容和無極性電容。按結構可分為：固定電容，可變電容，微調電容。

　　第三：電容的容量單位和耐壓。

　　電容的基本單位是F(法)，其它單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。由于單位F的容量太大，所以我們看到的一般都是μF、nF、pF的單位。換算關系：1F=1000000μF，1μF=1000nF=1000000pF。

　　每一個電容都有它的耐壓值，用V表示。一般無極電容的標稱耐壓值比較高有：63V、100V、160V、250V、400V、600V、1000V等。有極電容的耐壓相對比較低，一般標稱耐壓值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

　　第四：電容的容量。

　　電容容量表示能貯存電能的大小。電容對交流信號的阻礙作用稱為容抗，容抗與交流信號的頻率和電容量有關，容抗XC=1/2πfc(f表示交流信號的頻率，C表示電容容量)。

　　第五：電容的正負極區分和測量。

　　電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

　　當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。

　　在不知情的情況下可以先假定某極為“+”極，萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，對于數字萬用表來說可以直接讀出讀數。然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。

　　第六：電容的標注方法和容量誤差。

　　電容的標注方法分為：直標法、色標法和數標法。對于體積比較大的電容，多采用直標法。如果是0.005，表示0.005uF=5nF。如果是5n，那就表示的是5nF。

　　數標法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是10的多少次方。如：102表示10x10x10PF=1000PF，203表示20x10x10x10PF。

　　色標法，沿電容引線方向，用不同的顏色表示不同的數字，第一、二種環表示電容量，第三種顏色表示有效數字后零的個數(單位為pF)。顏色代表的數值為：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。

　　電容容量誤差用符號F、G、J、K、L、M來表示，允許誤差分別對應為±1%、±2%、±5%、±10%、±15%、±20%。
