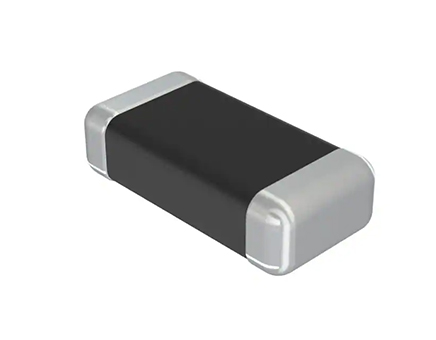

在高頻電路與電源管理領域，三環貼片電感作為核心無源元件，其直流電阻(DCR)直接影響系統效率與熱穩定性。DCR作為電感在直流信號下的等效電阻，主要由導體材料、線圈結構及制造工藝決定。本文從材料選擇、結構設計、工藝優化三個維度，系統闡述降低DCR的技術路徑。

一、材料創新：低阻導體與磁芯協同優化

導體材料是決定DCR的基礎因素。采用高純度無氧銅(純度≥99.99%)替代普通銅材，可將電阻率降低至1.72×10?? Ω·m，結合銀包銅復合線材技術，在保持成本可控的同時實現電阻率進一步下降。某型號貼片電感通過將銅線鍍銀層厚度提升至2μm，使DCR降低15%。

磁芯材料對DCR的影響同樣顯著。納米晶合金磁芯相比傳統鐵氧體，具有更高的飽和磁感應強度(Bs>1.2T)和更低的矯頑力(Hc<2A/m)，可減少線圈匝數需求。實驗數據顯示，使用納米晶磁芯的電感器，在保持相同電感量時，線圈匝數減少30%，直接降低導體長度對DCR的貢獻。

二、結構設計：三維立體繞制與并聯拓撲

傳統平面繞制方式存在線圈長度與截面積的矛盾。通過采用多層立體繞制技術，在相同封裝體積內實現導體截面積增加40%。某廠商推出的0603封裝電感，通過雙層螺旋繞制結構，將DCR從常規的0.3Ω降至0.18Ω。

并聯線圈技術是突破單線圈物理極限的有效方案。通過將兩個獨立電感芯并聯封裝，等效截面積翻倍而長度減半。實際應用中，該技術使DCR降低至單線圈方案的60%，特別適用于大電流應用場景。

三、工藝突破：激光微加工與低溫共燒技術

激光微加工技術可實現線寬15μm、間距20μm的精密繞制，相比傳統機械繞線，導體截面積精度提升3倍。某企業通過該技術生產的0402封裝電感，DCR波動范圍從±15%縮小至±5%。

低溫共燒陶瓷(LTCC)工藝通過多層陶瓷基板集成線圈，可消除傳統繞線結構的層間絕緣層電阻。測試表明，LTCC電感的DCR中絕緣層貢獻部分降低80%，整體DCR較傳統工藝產品下降25%。

四、系統級優化：熱管理與動態補償

即便通過上述措施降低DCR，熱效應仍會導致電阻值隨溫度升高。采用三維散熱結構，在電感底部集成石墨烯散熱層，可使工作溫度降低20℃。某DC-DC轉換器應用案例顯示，結合熱管理方案后，電感DCR溫漂系數從0.003/℃降至0.001/℃。

對于動態負載場景，可引入數字補償算法。通過實時監測電流變化率，動態調整PWM占空比補償DCR引起的壓降。實驗表明，該技術使輸出電壓紋波從±50mV降低至±15mV。

三環貼片電感的DCR優化需構建材料-結構-工藝-系統的協同創新體系。當前行業領先方案已實現0201封裝電感DCR<0.05Ω，0402封裝<0.1Ω的技術突破。隨著5G通信、AI算力等高密度功率轉換場景的發展，DCR優化技術將向更小尺寸、更低損耗、更高一致性的方向持續演進。
