在電子元器件領域，金屬膜電阻與薄膜貼片電阻作為兩大核心被動元件，其技術特性差異直接決定了電路設計的精度邊界與可靠性水平。本文將從制造工藝、材料特性、性能參數及典型應用四個維度，系統剖析兩者的技術本質差異。

一、制造工藝：真空沉積與絲網印刷的技術分野

金屬膜電阻采用真空蒸發或?yàn)R射工藝，將鎳鉻合金等金屬材料在高溫下蒸發并沉積于陶瓷基體表面，形成厚度為0.1-1μm的導電膜層。其核心工藝包括基體預處理、金屬膜沉積、激光調阻及保護涂層固化，最終通過切割獲得標稱阻值。例如，某品牌0603封裝金屬膜電阻的金屬膜層厚度誤差可控制在±5%以?xún)?nèi)，確保阻值精度達到±0.5%。

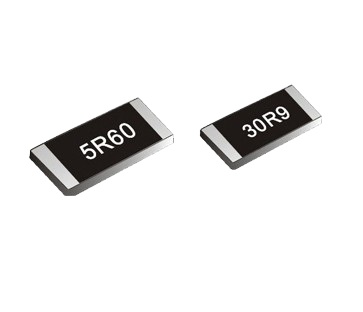

薄膜貼片電阻則基于真空鍍膜與光刻技術，在陶瓷或玻璃基板上形成多層結構。其典型工藝流程包含背電極印刷、電阻體沉積(采用磁控濺射技術控制膜厚精度±0.5%)、激光調阻(精度達±0.01%)及玻璃釉保護層涂覆。某款0201封裝薄膜電阻通過優化濺射參數，實現100Ω電阻值下TCR(溫度系數)僅為±5ppm/℃，較金屬膜電阻降低一個數量級。

二、材料特性：金屬合金與復合介質的性能博弈

金屬膜電阻的核心材料為鎳鉻合金(NiCr)或銅鎳合金(CuNi)，其電阻率穩定在1.0-1.5μΩ·m范圍內。這類材料在-55℃~+155℃溫域內具有優異的熱穩定性，某型號金屬膜電阻在125℃環境下工作1000小時后，阻值漂移率僅0.05%。但其金屬膜層易受硫化物侵蝕，在汽車電子等惡劣環境中需額外防護。

薄膜貼片電阻采用氧化釕(RuO?)或氮化鉭(TaN)等復合陶瓷材料，通過摻雜技術調控電阻率(0.1-10MΩ·cm)與TCR。例如，某品牌X7R基薄膜電阻在-55℃~+125℃溫變范圍內，阻值變化率<±0.1%，且其玻璃釉保護層可有效抵御硫化腐蝕，在工業控制領域壽命長達20年。

三、性能參數：精度、穩定性與噪聲的三角博弈

金屬膜電阻的精度等級涵蓋±0.1%、±0.5%、±1%、±2%等規格，典型TCR值為±50ppm/℃。其噪聲水平主要受金屬膜結晶度影響，某型號0805封裝電阻在1kHz頻率下噪聲電壓密度為-40dBμV/√Hz。功率負荷方面，金屬膜電阻可承受瞬態脈沖功率達額定值的10倍，適用于電機驅動等高浪涌場景。

薄膜貼片電阻則以超精密著稱，精度可達±0.01%、TCR<±1ppm/℃，其噪聲特性主要由電阻體與電極的界面電阻決定。某款0402封裝薄膜電阻在100kHz下噪聲電壓密度低至-45dBμV/√Hz，較金屬膜電阻降低3dB。此外，薄膜電阻的ESD(靜電放電)耐受能力更強，可達±8kV(人體模型)，適合高速數字電路應用。

四、典型應用：精度需求與成本約束的場景適配

在醫療電子領域，金屬膜電阻因其高穩定性被廣泛應用于ECG(心電圖)信號調理電路。例如，某型號±0.1%精度金屬膜電阻在37℃恒溫箱中連續工作1000小時后，阻值變化率僅0.02%，確保生物電信號采集的準確性。其成本優勢(單價約$0.005)使其在消費電子中占據主流，如手機充電器中的分壓電路。

薄膜貼片電阻則主導高精度場景，如5G基站射頻功率檢測模塊。某品牌±0.01%精度薄膜電阻在24GHz頻段下實現相位匹配誤差<0.1°，滿足波束賦形系統的嚴苛要求。盡管其單價高達$0.1.但在航空航天等關鍵領域仍不可替代。此外，薄膜電阻的抗硫化特性使其成為汽車電子ECU(電子控制單元)的首選，某車型發動機控制模塊中，薄膜電阻在-40℃~+140℃溫變環境下實現零故障運行10萬小時。
