在電子設備日益小型化、高性能化的今天，貼片鉭電容憑借其獨特的優勢在電子電路中扮演著重要角色。了解貼片鉭電容的規格型號與參數選型方法，對于電子工程師設計出性能優良、穩定可靠的電子設備至關重要。

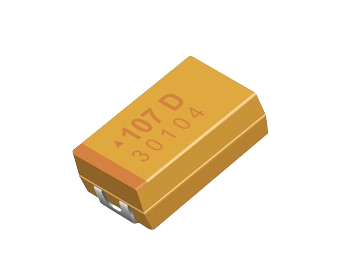

一、貼片鉭電容概述

(一)基本結構

貼片鉭電容使用金屬鉭(Ta)作為陽極材料，按陽極結構不同可分為箔式和鉭燒粉結式。在鉭粉燒結式鉭電容中，又因工作電解質不同分為固體電解質鉭電容(Solid Tantalum)和非固體電解質鉭電容，其中固體鉭電解電容器用量最大。其工作原理基于鉭金屬陽極與電解質之間形成的電場來儲存電荷。

(二)特點

貼片鉭電容具有體積小、使用溫度范圍寬(耐高溫)、壽命長、絕緣電阻高、漏電流小、容量誤差小、等效串聯電阻小(ESR)、高頻性能好等優點。然而，它也存在耐電壓不夠高、電流小、價格高等缺點。

二、貼片鉭電容規格型號表示方法

(一)以AVX為例

AVX貼片鉭電容的型號表示方法如TAJ C 100 K 010 R，各部分含義如下：

系列：AVX有TAJ和TPS兩個系列，TAJ表示普通鉭電容，TPS表示低阻抗鉭電容，直流電阻小于1歐，一般在100毫歐到500毫歐之間，特殊的可以低到40毫歐。

尺寸大小：有A、B、C、D、E、Y、V六種尺寸。

容量：范圍從0.1μF—1000μF。

容量誤差：有±10%(K)和±20%(M)兩種。

耐壓：指在85℃時額定直流電壓，耐壓范圍從4V—50V。

包裝方式：有兩種包裝方式，7寸盤和13寸盤。

(二)以VISHAY為例

VISHAY貼片鉭電容的型號表示方法如293D 107 X9 010 D 2 W，各部分含義如下：

系列：VISHAY有293D和593D兩個系列，293D表示普通鉭電容，593D表示低阻抗鉭電容，直流電阻小于1歐，一般在100毫歐到500毫歐之間。

尺寸大小：有A、B、C、D、E、P五種尺寸。

容量：范圍從0.1μF—680μF。

容量誤差：有±10%(K)和±20%(M)兩種。

焊點材料：一般是鎳銀和鈀銀。

包裝方式：有兩種包裝方式，7寸盤和13寸盤。

三、貼片鉭電容關鍵參數分析

(一)容量

容量是貼片鉭電容的重要參數之一，單位為微法(μF)，一般采用三位數字表示，前兩位數字是有效數字，后一位數字表示單位。例如，001表示1μF，102表示1nF。在選擇容量時，需要根據電路的實際需求進行考慮。如果選擇大容量的產品，其濾波特性將更好，而且抗浪涌能力更高，所以在電源電路中可選擇容量稍大的產品;但是容量過大又會影響信號響應速度，所以在信號傳輸電源上要選擇容量稍小的電容。

(二)電壓

電壓標識表示該電容器的最大工作電壓，鉭電容通常有16V、20V、25V、35V、50V、63V、100V、200V等多種電壓等級。一般來說，選用的電壓等級要高于電路實際使用的最大電源電壓，以確保電容器件不會被電源電壓擊穿。在實際應用中，鉭電容能穩定工作的電壓一般是其耐壓的三分之二，若是電源電路或者低阻抗通路，則需要降額至三分之一;若是工作在85℃—125℃時，需要在前面降額的基礎上再次降額。

(三)精度

精度指貼片鉭電容的電容值與標稱值之間的誤差范圍，一般以百分比或字母代表。例如，B代表±0.1pF，J代表±5%。常見的電容誤差值有三個級別，分別是J級(±5%)、K級(±10%)和M級(±20%)。

(四)尺寸

尺寸通常用長度、寬度和厚度表示，例如3528代表長度3.5mm，寬度2.8mm。在封裝時需注意尺寸與焊盤的對應關系，避免過大或過小。不同的尺寸規格適用于不同的電路設計和空間要求，電子工程師可以根據實際需求選擇合適的尺寸。

四、貼片鉭電容參數選型建議

(一)根據電路需求選型

在選擇貼片鉭電容時，首先要根據實際電路的需求進行選型。例如，在電源電路中，需要考慮電容的容量和耐壓，以確保能夠提供穩定的電源濾波效果;在信號傳輸電路中，需要考慮電容的精度和尺寸，以避免對信號產生干擾。

(二)考慮環境因素

貼片鉭電容對環境要求較高，如工作溫度需在-25℃至+125℃之間，不能長期存放在強酸強堿環境中。因此，在選型時需要考慮電路所處的環境條件，選擇能夠適應環境要求的電容。

(三)參考廠家資料

不同廠家的貼片鉭電容可能在性能、規格等方面存在差異。在選型時，可以參考廠家的產品資料和技術手冊，了解電容的具體參數和性能特點，以便選擇最適合的電容。

貼片鉭電容作為一種重要的電子元件，在電子電路中具有廣泛的應用。了解其規格型號表示方法和關鍵參數，對于正確選型至關重要。在實際應用中，電子工程師需要根據電路的需求、環境因素和廠家資料，綜合考慮各種因素，選擇最適合的貼片鉭電容。
