電阻上的數字如何表示電阻大?。?/h1>

作者： 深圳市昂洋科技有限公司發表時間：2025-03-11 13:57:34瀏覽量：499【小中大】

電阻是電子電路中的重要元件，用于控制電流的流動。電阻的大小，也就是電阻值，通常通過其上的數字或顏色環來表示。了解這些表示方法對于電路設計和維修至關重要。今天昂洋科技將詳細介紹電阻上數字如何表示電阻大...

文本標簽：

電阻是電子電路中的重要元件，用于控制電流的流動。電阻的大小，也就是電阻值，通常通過其上的數字或顏色環來表示。了解這些表示方法對于電路設計和維修至關重要。今天昂洋科技將詳細介紹電阻上數字如何表示電阻大小的方法。

一、直標法

直標法是最直接、最簡單的電阻值表示方法。在這種方法中，電阻的阻值直接用數字和文字符號標注在電阻體上。例如，電阻上標注“100Ω”表示其阻值為100歐姆，“2.2k”或“2k2”表示其阻值為2200歐姆(即2.2千歐)。這種方法適用于體積較大、功率較高的電阻，方便工程師直接讀取電阻值。

二、數碼表示法

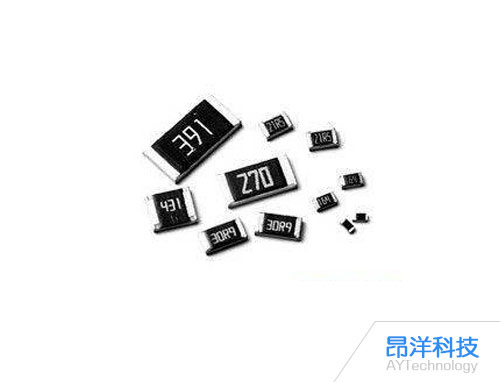

數碼表示法是在電阻體上用數字來表示電阻值的方法。這種方法常用于貼片電阻、排阻等小型元件。數碼表示法主要有兩種形式：

三位數字標注法：電阻數值由三個數字組成，前兩位是有效數字，第三位表示10的冪指數，基本單位是Ω。例如，標注為“103”的電阻其阻值為10×10^3Ω=10kΩ。

四位數字標注法：電阻阻值由四個數字組成，前三位是有效數字，第四位表示10的冪指數，基本單位是Ω。例如，標注為“1502”的電阻其阻值為150×10^2Ω=15kΩ。

此外，還有一種兩位數字加一個字母的表示方法，其中前兩位數字代表數值，字母代表10的冪次。例如，01A代表100×101Ω，即1020Ω。

三、文字符號法

文字符號法是將電阻的標稱值和誤差用數字和文字符號按一定的規律組合標識在電阻體上。這種方法主要用于解決數值中的小數點印刷不清或被遺漏的問題。例如，5.7k可以標注為5k7.3300M可以標注為3G3.0.1Ω可以標注為R10.

四、色環法

色環法是在電阻器上印刷顏色環來表示阻值等參數的方法。這種方法常用于插件電阻。色環電阻有四環和五環之分：

四環電阻：第一、二環表示兩位有效數字，第三環表示倍乘數(即10的冪次)，第四環表示允許誤差。例如，某電阻器的四環依次為“黃、紫、橙、銀”，則其阻值為47kΩ，誤差為±10%。

五環電阻：第一、二、三環表示三位有效數字，第四環表示倍乘數，第五環表示允許誤差。例如，某電阻器的五環依次為“紅、黃、黑、橙、金”，則其阻值為240kΩ，誤差為±5%。

色環法中，各種顏色代表的數字和誤差范圍有固定的對應關系，如黑色代表0.棕色代表1.紅色代表2.橙色代表3.以此類推。誤差環的顏色通常為金色(±5%)或銀色(±10%)。

五、實際應用中的注意事項

在實際應用中，選用何種電阻值表示方法取決于電阻的類型、封裝尺寸以及電路設計的需要。例如，在小型化的電子設備中，貼片電阻和數碼表示法更為常用;而在需要高精度和穩定性的電路中，色環法因其直觀性和準確性而受到青睞。

此外，工程師在讀取電阻值時還應注意以下幾點：

確認單位：電阻值的單位通常為歐姆(Ω)，但在某些情況下可能使用千歐(kΩ)或兆歐(MΩ)等單位。因此，在讀取電阻值時，應確認其單位是否與電路設計要求相符。

考慮誤差：電阻值通常存在一定的誤差范圍。在讀取電阻值時，應考慮其誤差范圍對電路設計的影響。

識別封裝類型：不同封裝類型的電阻其電阻值表示方法可能有所不同。因此，在識別電阻值時，應先確認其封裝類型。

綜上所述，電阻上的數字表示電阻大小的方法多種多樣，包括直標法、數碼表示法、文字符號法和色環法等。了解這些表示方法有助于工程師正確識別和使用電阻器，從而確保電路設計的準確性和穩定性。
