貼片電阻的阻值如何判斷？
作者： 深圳市昂洋科技有限公司發表時間：2024-12-12 14:56:19瀏覽量：867【小中大】
在電子電路中，貼片電阻作為一種常見的被動元件，其阻值的大小對于電路的性能和穩定性具有重要影響。那么，如何準確判斷貼片電阻的阻值呢？本文將為您詳細介紹幾種常用的判斷方法。
判斷貼片電阻的阻值...
文本標簽：
在電子電路中，貼片電阻作為一種常見的被動元件，其阻值的大小對于電路的性能和穩定性具有重要影響。那么，如何準確判斷貼片電阻的阻值呢？本文將為您詳細介紹幾種常用的判斷方法。
判斷貼片電阻的阻值，可以通過以下幾種方法：
一、觀察表面標識
1、數字編碼
三位數字編碼：前兩位數字代表電阻值的有效數字，第三位數字代表乘數（即１０的冪次方）。例如，標記為“１０３”的電阻的阻值為１０×１０＾３＝１０ｋΩ。
四位數字編碼：前三位數字代表電阻值的有效數字，第四位數字代表乘數（也是１０的冪次方）。例如，標記為“４７２１”的電阻的阻值為４７２×１０＾１＝４．７２ｋΩ。

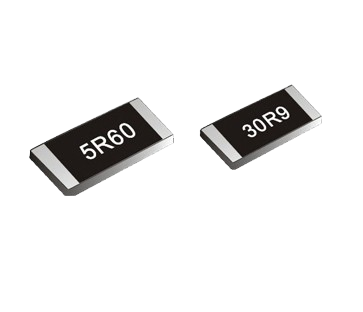

對于小于１０Ω的電阻，有時會有“Ｒ”字樣，后跟兩位數字表示電阻值的有效數字。例如，“２Ｒ４”代表２．４Ω。
2、顏色碼
某些特定類型或特殊用途的電阻可能使用類似于傳統軸向電阻的色環系統。如果電阻上有色環，可以使用類似于傳統電阻的色環讀法來確定阻值。每個顏色代表一個數字或乘數，通過將這些數字組合起來并應用乘數，可以確定電阻的阻值。
3、直接標注法
將阻值和單位直接標注在電阻器表面，并用百分數表示允許的誤差。例如，“１００Ω±５％”表示該電阻的阻值為１００Ω，允許的誤差范圍為±５％。
4、文字符號法
使用阿拉伯數字和文字符號的組合來表示阻值和允許的誤差。符號前的數字表示整數部分，后面的數字依次表示小數部分。誤差用特定的符號表示，例如ＤＦＧＪＫＭ分別代表±０．５％、±１％、±２％、±５％、±１０％和±２０％。
二、使用儀器測量
1、萬用表
將萬用表設置為電阻測量模式，并將兩個測量引線分別連接到貼片電阻的兩端。萬用表將顯示貼片電阻的電阻值，從而可以確定其具體數值。
2、電阻測量儀
可以更精確地測量電阻的大小和阻值，但需要購買專業的電阻測量儀。
三、對比法
在某些情況下，可以通過對比其他已知電阻值的貼片電阻來識別未知電阻值的貼片電阻。例如，如果需要更換一個損壞的貼片電阻，可以通過對比其他相同型號或相同規格的貼片電阻來確定其電阻值。
四、查閱規格書或數據表
如果能夠獲取到貼片電阻的規格書或數據表，通常會提供詳細的電阻值信息。可以通過查閱這些文檔來確定貼片電阻的電阻值及其它技術參數。
五、使用專業設備
有些專業設備或測試儀器可以用于快速識別貼片電阻的數值，例如自動測試設備（ＡＴＥ）或者特定的電子測量儀器。這些設備通常具有高精度和高效率，適用于大規模生產或者專業維修領域。
綜上所述，判斷貼片電阻的阻值可以通過多種方法實現，包括觀察表面標識、使用儀器測量、對比標準值、查閱規格書或數據表以及使用專業設備等。在實際應用中，可以根據具體情況選擇合適的方法。
