村田貼片電容的尺寸種類相當繁多，這些尺寸的選擇主要基于電路設計的具體需求，如空間限制、電容值需求以及工作電壓等因素。以下是對村田貼片電容尺寸種類的一個簡要概述。
首先，我們需要理解，村田貼片電容的尺寸通常是按照其長度和寬度的組合來定義的。常見的尺寸如0201、0402、0603、0805、1206、1210等，這些數字組合實際上表示了電容的外部尺寸，單位為毫米。例如，0201代表的長度是0.6mm，寬度是0.3mm，非常適用于小型化設計，如手持設備、無線傳感器等。

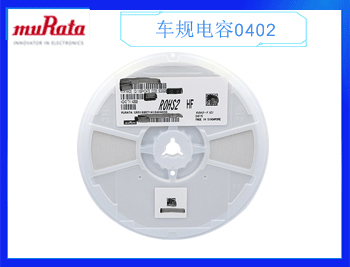

進一步來看，0402的尺寸為1.0mm x 0.5mm，也常被稱為1005.適用于小型PCB板、手持設備等場合。0603的尺寸為1.6mm x 0.8mm，它的電容值范圍相對較大，但仍能保持較小的占用空間，因此適用于電子設備的大多數應用場合。
而像0805這樣的尺寸，其尺寸為2.0mm x 1.25mm，則更適用于大型PCB板、電源模塊等應用場合。至于1206.其尺寸為3.2mm x 1.6mm，這種尺寸在大型電源模塊、工業控制等應用場合中非常常見。
除了上述常見的尺寸外，村田還提供了1210、1808、1812、2220、2225、2211等更大型的封裝尺寸。例如，1210的尺寸為3.2mm x 2.5mm，比1206更寬，因此通常用于需要更高電容值的應用中。而2220則是最大的常用封裝尺寸之一，其尺寸為5.7mm x 5.0mm。
值得注意的是，雖然村田提供了如此多的尺寸選擇，但在實際使用中，設計師需要根據具體的電路設計需求來選擇合適的尺寸。比如，在手持設備或小型PCB板中，由于空間限制，通常會選擇0201或0402這樣的小型尺寸。而在大型電源模塊或工業控制中，由于需要更大的電容值和散熱性能，可能會選擇1206、1210或更大的尺寸。
此外，村田貼片電容的尺寸還可能受到生產工藝、材料選擇以及市場需求等多種因素的影響。因此，村田公司會不斷地進行技術研發和工藝改進，以滿足市場對貼片電容日益增長的需求。
總的來說，村田貼片電容的尺寸種類豐富多樣，每種尺寸都有其特定的應用場合和優勢。正確選擇適合的尺寸，不僅可以滿足電路設計的需求，還可以提高電路的性能和可靠性。因此，作為電路設計師，我們應該充分了解和掌握各種尺寸的特點和應用范圍，以便在實際設計中做出正確的選擇。
